跟踪支架如何实现抗风性能优化,带你揭秘中信博的“稳”

发布时间:2023-12-08 点击数:

近日,COP28会议在阿联酋迪拜举办,近120个国家承诺在七年内将全球可再生能源产能增加到目前的三倍,清洁能源建设将迎加速期。太阳能作为最大的清洁能源来源,电站的稳定及高质量发展是未来能源可持续发展核心关注的话题。


作为光伏电站的“骨骼”,跟踪支架的稳定性对于电站恶劣天气应对、稳定运营至关重要。中信博作为行业领先的光伏支架企业,目前产品大风保护最大可达到22 m/s,凭借超强稳定性抗恶劣天气、实现性能优化,中信博的“稳”从何而来?


技术“稳”——多点平行驱动,系统“稳”操胜券

中信博目前拥有天智Ⅱ、天际Ⅱ、天双等天字系列旗舰产品,均采用行业内首创的多点平行驱动技术,以更高临界风速、最优停靠角度等优势增强对大风天气的抵御能力。



(多点平行驱动动图)


最高约22m/s临界风速,200%风稳定性

在搭载多点平行驱动系统后,跟踪支架单套系统驱动装置由一变多,大风来临时可实现多点自锁,大风天气适应度高,整体系统在任意角度稳定性均比单点驱动高系统扭转刚性强,因此在各个角度都具备更大的临界风速,可实现200%风稳定性;


(大风对比动图)


同时,多点驱动能够实现立柱受力分摊,避免单点驱动单个立柱受力过大情况出现,整体桩基稳定性也更高;目前搭载两大核心器件的产品天智Ⅱ保护风速达到20m/s,天际Ⅱ保护风速达到22m/s,均处于行业内领先水平。


0°停靠,恶劣天气保障电站运营

多点平行驱动技术支撑下,光伏跟踪支架的最高临界风速可在0°时达到最大,即实现大风停靠的最优角度;


(0°停靠动图)


在0°下,一方面可降低组件表面风压;另一方面,对比其他倾角,能提升获得更多辐照的可能性,降低发电损耗,提升发电效率。





同时,在最新的天双产品中,使用了中信博六维方圆主梁设计,具备更加出色的抗弯及抗扭能力,在大风情况下,系统系统刚性更强。





研发“稳”——风洞测试支撑,研发“稳”扎稳打

跟踪系统的迭代提升离不开强大的研发实力,中信博前瞻性研发布局,用科技创新引领产业进步、保障产品及解决方案稳定性。

风洞实验室建设——

为了在产品研发中获取更精密的数据支撑,中信博于2021年自主建设风洞实验室,成为全球首家拥有风洞实验室的光伏企业。同时2022年成立数值风洞计算中心,在行业首次实现自主研究“复杂地形下光伏电站数值风洞CFD分析”,可以实现快速数值风洞分析。





数值风洞CFD+三维地理信息系统GIS——

“数值风洞CFD仿真+三维地理信息系统GIS+”应用技术,是中信博设立风工程研究院后突破的重点技术之一。


基于地理信息系统(GIS)对复杂光伏建设场地的有关地形分布数据进行分析和描述,进而得到复杂地形太阳能光伏资源的空间分布特性,提高发电效率。而且,基于GIS技术构建复杂建设环境的三维地形模型,结合数值风洞CFD仿真方法获得复杂地形(湖泊、山地、丘陵等地)条件下高分辨率的近地层风场分布。


通过数值风洞CFD研究,可以获得更具体的风压系数等数据,并对光伏等结构的气动稳定性进行评估,更加明确颤振、涡激共振和扭转发散等风致响应对光伏等结构的响应,为公司现有产品优化升级及新产品研究提供理论支撑。

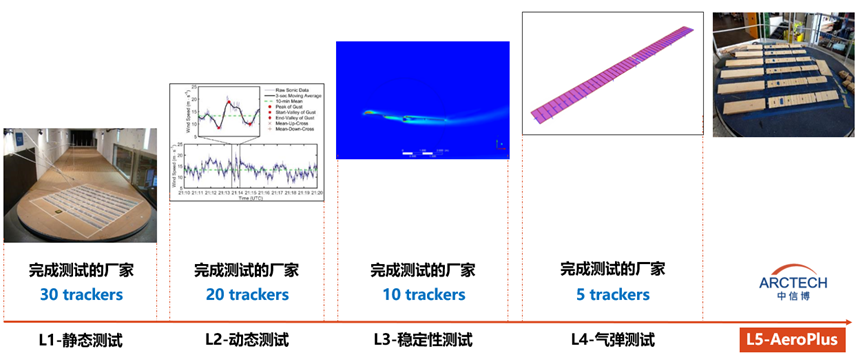

目前,中信博已成功进行第五阶-AeroPlus阶段的风洞实验,在全球市场屈指可数,高阶严谨的研发实验让保障中信博产品在大风等恶劣天气下稳而不倒的同时,做到增加发电时长、提升发电收益的成效。


行业领先技术、强大研发实力,双向保障提升了中信博产品及解决方案的风稳度,实现系统稳定与发电增益的叠加优势。中信博将始终秉持“天地人和”的研发理念,将东方理念融入产品研发创新,聚焦清洁能源发电效率提升,应对全球气候危机,助力全球实现1.5°温控目标。
