跟踪系统

21世纪以来,全球气候及环境问题日益突出,世界各国均加大了对可再生能源发展的重视程度。而利用太阳能进行光伏发电具备绿色、低碳、可持续的特点,已成为全球新能源发展方向的重要选择之一。

另一方面,伴随着全球光伏发电标杆电价的不断下调,光伏技术开发人员、投资者和经营者们正努力寻找一种经济模式使得光伏项目的投资能够获得较高的利润。其中,光伏跟踪系统能够让组件朝向根据光照情况进行调整,减少组件与太阳直射光之间的夹角,获取更多的太阳辐照,从而有效提高发电效率。

中信博的光伏跟踪系统是一个高回报的解决方案,能够有效地让光伏发电项目在成本压力下获得较高的利润。在中信博的光伏跟踪解决方案中,全自动双备份平单轴跟踪系统,在经济性和可靠性方面,尤具吸引力。平单轴跟踪系统,适合相对较低的纬度。而带倾角的平单轴系统和斜单轴则通常用于较高纬度地区。

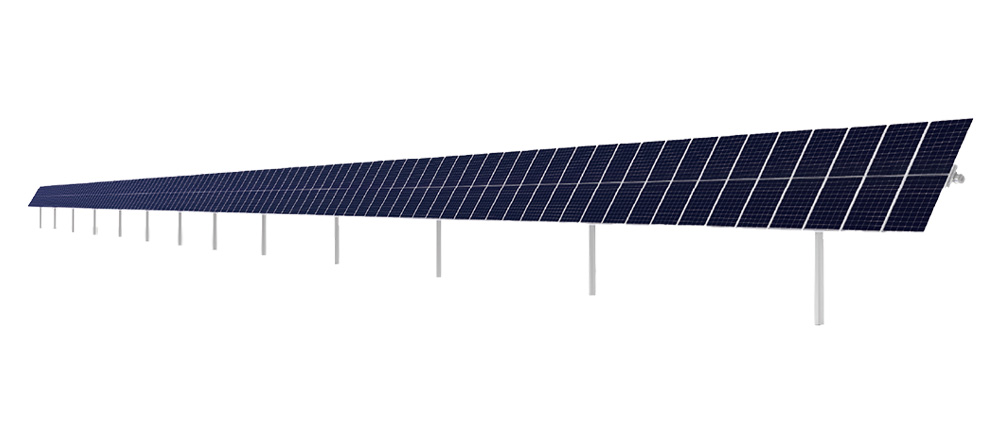

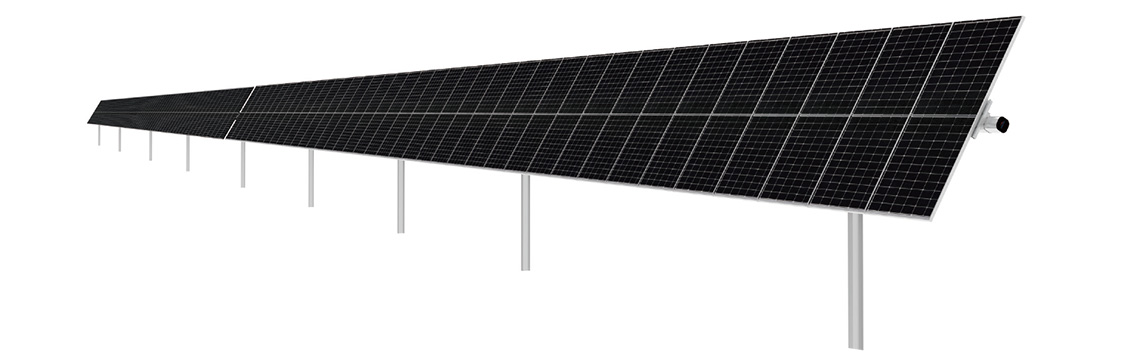

天际Ⅱ 独立单排、多点平行驱动产品手册下载

天际Ⅱ产品特点:

保证所有倾斜角度
都具有极高稳定性

水平大风保护

大风保护风速更高
有效发电时间更长

安装简单

多点平行驱动
提升抗风性能

更优的成本预算

天际II跟踪系统参数
跟踪形式独立平单轴跟踪系统
跟踪角度范围± 60°
驱动装置机械传动,多点平行驱动
单套跟踪系统组件数量最多达120个
系统电压1000 V 或 1500 V
桩基形式锤入桩/灌注桩/水泥基础或压载
结构材料热镀锌/预镀锌/镀镁铝锌钢材
供电方式组串自供电,锂电池备用
系统日耗电0.04kWh/天
抗风设计最大设计风速达70m/s
组件类型兼容所有组件
工作环境温度-20℃ 至60℃ (-30℃至60℃ 可选)
电控系统参数
控制算法天文算法+位置传感器闭环控制
跟踪精度≤ 2°
逆跟踪支持地形适应智能算法
通讯设计LoRa无线通讯或者RS485
其他特殊模式夜返模式、大雪模式和冰雹模式
控制器电源默认组串供电,根据要求使用交流电源和小面板
洪水模式放平跟踪器(可选)
大雪模式跟踪器最大倾斜角(可选)
风载模式放平跟踪器

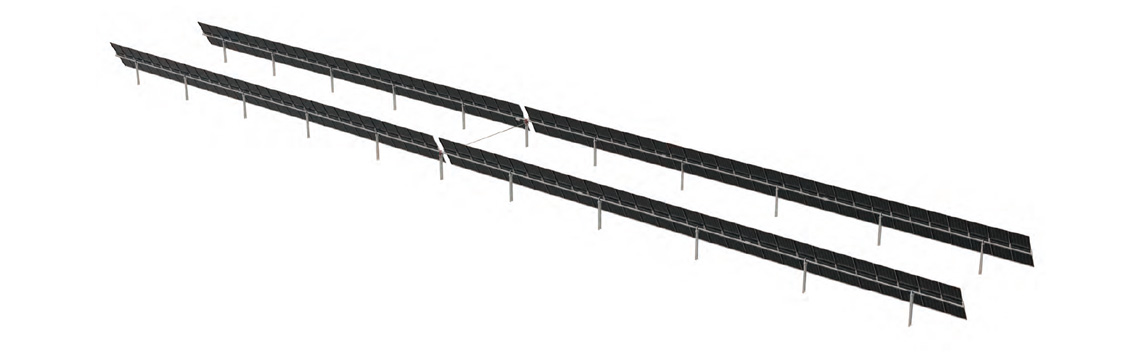

天双跟踪系统 平单轴跟踪系统,双排联动、多点平行驱动产品手册下载

天双跟踪系统产品特点:

三级双向传动设计
实现双排多点联动

六维方圆主梁设计
更出色的抗弯抗扭性能

大风保护可实现近0°停靠
安全运行风速可达22m/s

适配不规则地形能力更强
相同地形下更多装机容量

适配机器人最优清洗角度
有效提升电站运维效率

更优的成本预算
更高的发电效益

天双跟踪系统参数
跟踪形式联动平单轴跟踪系统
跟踪角度范围±60°
驱动装置机械传动,多点平行驱动
单套跟踪系统组件数量最多达168个
系统电压1000V或1500V
桩基形式锤入桩/灌注桩/水泥基础
结构材料热镀锌/预镀锌/镀镁铝锌钢材
供电方式组串自供电,锂电池备用
系统日耗电0.04kWh/天
抗风设计最大设计风速达70m/s
组件类型兼容所有组件
工作环境温度-20℃ 至60℃ (-30℃至60℃ 可选)
控制系统参数
控制算法天文算法+位置传感器闭环控制
跟踪精度≤ 2°
逆跟踪支持地形适应智能算法
通讯设计LoRa无线通讯或者RS485
其他特殊模式夜返模式、大雪模式和冰雹模式
控制器电源默认组串供电,根据要求使用交流电源和小面板
洪水模式放平跟踪器(可选)
大雪模式跟踪器最大倾斜角(可选)
风载模式放平跟踪器

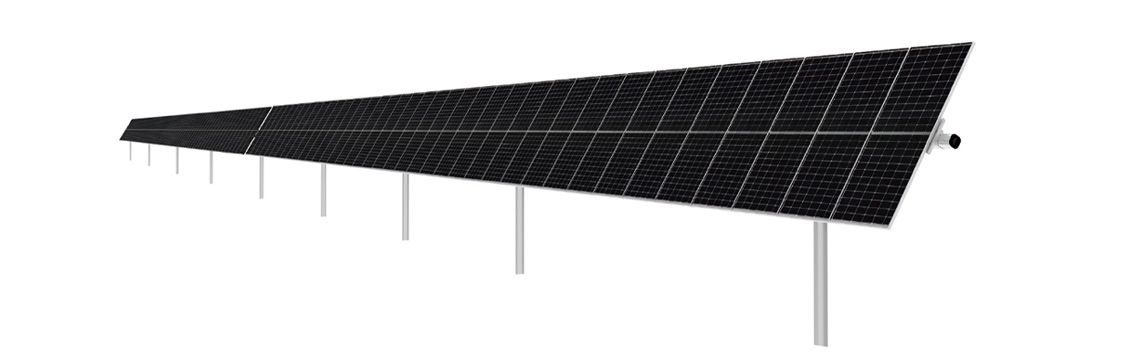

天智II跟踪系统 独立跟踪、双份收益、三倍安全产品手册下载

天智II跟踪系统的特点:

多点平行驱动
提升抗风性能

搭载全新平行减速机

双面组件
明智首选

人工智能控制算法

坡度适应性强
南北坡度最高达20%

更优的成本预算

采用远距离低功耗的
LoRa无线传输技术

1套系统,9根立柱
承载4个1500V
组串的组件

多点平行驱动
提升抗风性能

搭载全新平行减速机

双面组件
明智首选

人工智能控制算法

坡度适应性强
南北坡度最高达20%

更优的成本预算

采用远距离低功耗的
LoRa无线传输技术

1套系统,9根立柱
承载4个1500V
组串的组件

天智II跟踪系统参数
跟踪形式单排独立跟踪系统
跟踪角度范围± 60°
驱动装置蜗轮蜗杆减速装置,多点平行驱动
跟踪器南北向总长限制≤95m
系统电压1000 V 或 1500 V
土地利用率(GCR)32%
桩基形式锤入桩 / 灌注桩 / 水泥基础
结构材料热镀锌/预镀锌/镀镁铝锌钢材
供电方式组串自供电,锂电池备用
系统日耗电0.04kWh/天
抗风设计105mph(47m/s) (ASCE7-10), 可根据项目地风速设计
组件类型兼容所有组件
工作环境温度-20℃ 至60℃ (-30℃ 至60℃ 可选)
控制系统参数
控制系统每套跟踪器配置一台控制箱
控制方式天文算法+位置传感器闭环控制+AI 算法
跟踪精度≤ 2°
控制器电源默认组串供电,根据要求使用交流电源和小面板
逆跟踪支持地形适应智能算法
通讯设计LoRa无线通讯或者RS485
夜返模式
洪水模式放平跟踪器(可选)
大雪模式跟踪器最大倾斜角(可选)
风载模式放平跟踪器
