跟踪系统

在全球绿色能源转型的背景下,世界各国对绿色、低碳发展都提出新的要求。光伏发电以其绿色、低碳、可持续的特性,已成为全球新能源发展的重要趋势,并在推动碳达峰、碳中和的目标中发挥着关键作用。

随着全球光伏发电标杆电价的不断下调,业界对提升光伏项目经济效益的探索日益深入。光伏跟踪系统作为一种创新技术,通过智能调整光伏组件的角度以最大限度地接收太阳直射光,减少光损失,从而显著提升发电效率。

中信博秉承“天地人和”的研发设计理念,不断探索,持续创造以客户需求为导向的场景化解决方案,推动产业升级。从单排单点驱动到单排多点驱动,再到双排多点驱动,每一次创新都只为客户创造更大价值。

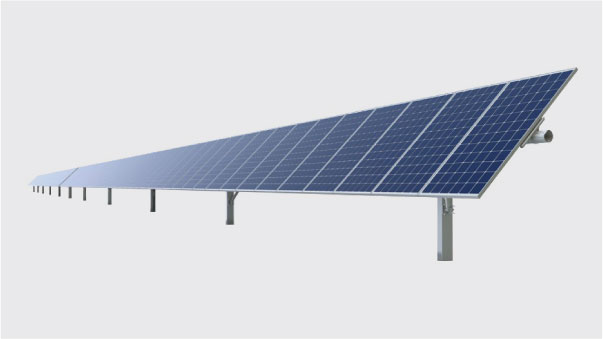

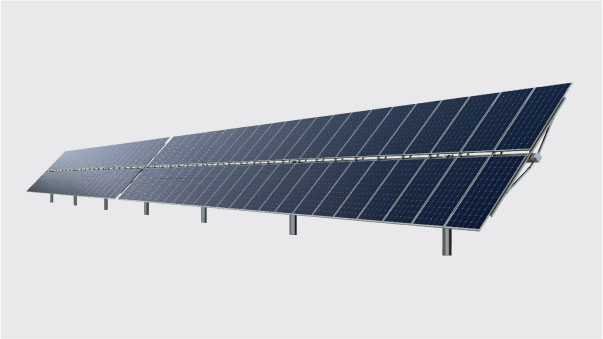

天际Ⅱ 平单轴跟踪系统,独立单排,多点平行驱动产品手册下载

天际Ⅱ产品特点:

保证所有倾斜角度
都具有极高稳定性

小角度停靠

大风保护风速更高
有效发电时间更长

安装简单

多点平行驱动
提升抗风性能

更优的成本预算

天际II跟踪系统参数
跟踪形式独立平单轴跟踪系统
跟踪角度范围± 60°
驱动装置蜗轮蜗杆传动装置,多点平行驱动
单套跟踪系统组件数量最多达120个
系统电压300 VDC-1500 VDC
桩基形式锤入桩/灌注桩/水泥基础或压载
结构材料热镀锌/预镀锌/镀镁铝锌钢材
系统日耗电约0.04kWh/天
抗风设计最大设计风速达70m/s
组件类型兼容所有组件
工作环境温度-30℃至60℃
控制系统参数
控制算法天文算法+位置传感器闭环控制
跟踪精度≤2°
逆跟踪支持地形适应智能算法
通讯设计LoRa无线通讯或者RS485有线
其他特殊模式大雪模式\冰雹模式\洪水模式
控制器电源默认组串供电,根据要求使用交流电源或自供电
洪水模式放平跟踪器(可选)
大雪模式跟踪器最大倾斜角(可选)
大风保护模式小角度迎风停靠

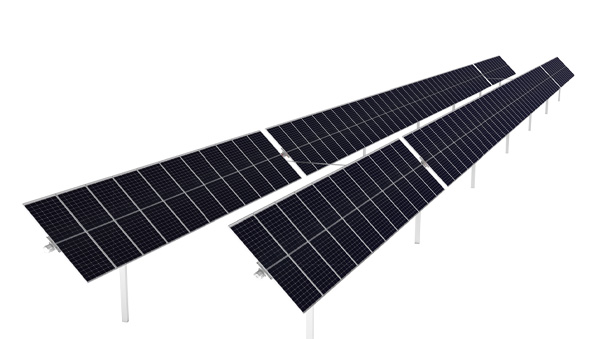

天双跟踪系统 平单轴跟踪系统,双排联动,多点平行驱动产品手册下载

天双跟踪系统产品特点:

大风保护可实现近0°停靠
安全运行风速可达22m/s

六维方圆主梁设计
更出色的抗弯抗扭性能

独家双向传动驱动器
专利设计

适配不规则地形能力更强
相同地形下更多装机容量

适配机器人最优清洗角度
有效提升电站运维效率

更优的成本预算
更高的发电效益

天双跟踪系统参数
跟踪形式联动平单轴跟踪系统
跟踪角度范围±60°
驱动装置蜗轮蜗杆传动装置,多点平行驱动
单套跟踪系统组件数量最多达168个
系统电压300VDC-1500VDC
桩基形式锤入桩/灌注桩/水泥基础
结构材料热镀锌/预镀锌/镀镁铝锌钢材
供电方式组串自供电,锂电池备用
系统日耗电约0.04kWh/天
抗风设计最大设计风速达70m/s
组件类型兼容所有组件
工作环境温度-30°C至60°C
控制系统参数
控制算法天文算法+位置传感器闭环控制
跟踪精度≤2°
逆跟踪支持地形适应智能算法
通讯设计LoRa无线通讯或者RS485有线
其他特殊模式大雪模式\冰雹模式\洪水模式
控制器电源默认组串供电,根据要求使用交流电源和自供电
洪水模式放平跟踪器(可选)
大雪模式跟踪器最大倾斜角(可选)
大风保护模式小角度迎风停靠

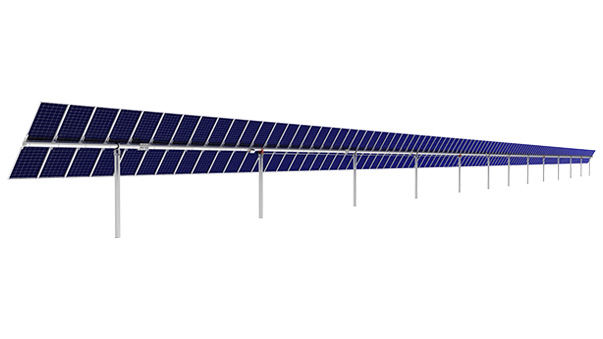

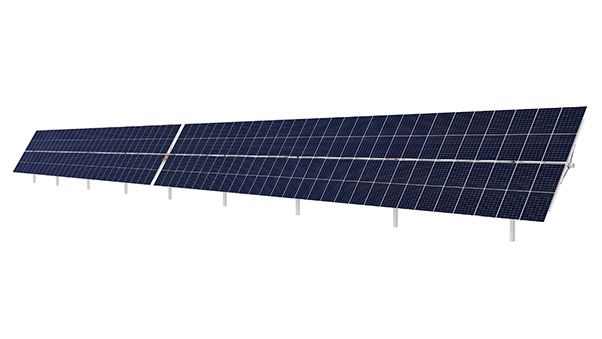

天智II跟踪系统 单排独立跟踪系统,独立跟踪、双份收益、三倍安全产品手册下载

天智II跟踪系统的特点:

多点平行驱动
提升抗风性能

搭载全新平行减速机

双面组件
明智首选

人工智能控制算法

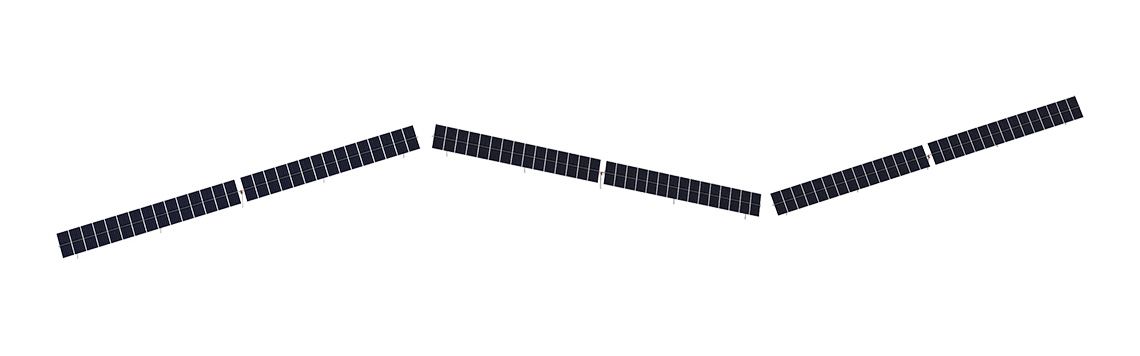

坡度适应性强
南北坡度最高达20%

更优的成本预算

采用远距离低功耗的
LoRa无线传输技术

1套系统,9根立柱
承载4个1500V
组串的组件

多点平行驱动
提升抗风性能

搭载全新平行减速机

双面组件
明智首选

人工智能控制算法

坡度适应性强
南北坡度最高达20%

更优的成本预算

采用远距离低功耗的
LoRa无线传输技术

1套系统,9根立柱
承载4个1500V
组串的组件

天智II跟踪系统参数
跟踪形式单排独立跟踪系统
跟踪角度范围± 60°
驱动装置蜗轮蜗杆减速装置,多点平行驱动
跟踪器南北向总长限制≤95m
系统电压300 VDC-1500 VDC
土地利用率(GCR)32%
桩基形式锤入桩 / 灌注桩 / 水泥基础
结构材料热镀锌/预镀锌/镀镁铝锌钢材
供电方式组串自供电,锂电池备用
系统日耗电约0.04kWh/天
抗风设计最大设计风速达70m/s
组件类型兼容所有组件
工作环境温度-30℃ 至60℃
控制系统参数
控制算法天文算法+位置传感器闭环控制
跟踪精度≤ 2°
逆跟踪支持地形适应智能算法
通讯设计LoRa无线通讯或者RS485有线
其他特殊模式大雪模式\冰雹模式\洪水模式
控制器电源默认组串供电,根据要求使用交流电源或自供电
洪水模式放平跟踪器(可选)
大雪模式跟踪器最大倾斜角(可选)
大风保护模式小角度迎风停靠
天柔跟踪系统 全球首创柔性跟踪系统、高净空大跨距、复杂地形适应性强产品手册下载

天柔跟踪系统的特点:

35m大跨距
降低桩基数量、提升土地利用率
适应30°+坡度安装

10m高净空
匹配农光、渔光、牧光
污水厂等“光伏+”场景

双重锚固系统
夹片锚具与挤压锚具双保险
提升系统稳定性

梯形四索结构
双组件索+双承重索,梯形排布
更高风稳定性及抗扭性能

多点平行驱动
大风保护小角度停靠
安全运行风速18m/s
搭配独创组件压块,抗风能力更强

单排多跨组合
多跨阵列连接,系统成本更优
单MW桩基数量低至80

天柔跟踪系统参数
跟踪形式柔性跟踪系统
跟踪角度范围±45°
驱动装置蜗轮蜗杆传动装置,无线多点平行驱动
单套跟踪系统组件数量最多达168个
系统电压1000V或1500V
桩基形式管桩/灌注桩/独基/钢桩
结构材料热镀锌/预镀锌/镀镁铝锌钢材
供电方式小组件供电,锂电池备用
系统日耗电0.2kWh/天
抗风设计最大设计风速达70m/s
组件类型兼容所有组件
工作环境温度-20℃至60℃ (-30℃至60℃ 可选)
电控系统参数
控制算法天文算法+位置传感器闭环控制
跟踪精度≤2°
逆跟踪支持地形适应智能算法
通讯设计LoRa无线通讯
其他特殊模式大雪模式\冰雹模式\洪水模式
洪水模式放平跟踪器(可选)
大雪模式跟踪器最大倾斜角(可选)
大风保护模式小角度迎风停靠
天聚跟踪系统 塔式光热双轴跟踪系统产品手册下载

天聚跟踪系统的特点:

高度自适应性 高跟踪精度
业内独创智能传感自适应系统
跟踪精度<1毫弧度

抗风抗振 高稳定性
所有倾角高稳定性
最高可达12级风的抗风能力

大风保护 安全可靠
可实现大风保护小角度停靠
降低定日镜表面风压

光热一体化的有效解决方案
聚光、吸热、储换热及发电系统一体
可持续稳定调节性发电

恶劣环境 高适配度
满足-40~+60°工作温度范围
优异防水防尘及防腐性能

便捷安装 长期免运维
模块化预设组装,效率提升20%+
回转驱动可靠稳定,长期免运维

天聚跟踪系统参数
跟踪形式独立双轴跟踪系统
跟踪角度范围俯仰0~90°/方位180°
驱动装置双轴回转减速机
单套跟踪系统定日镜面积最多达50m^2
桩基形式灌注桩/水泥基础/PHC预制管桩
结构材料热镀锌/预镀锌/镀镁铝锌钢材
供电方式交流供电220V
系统日耗电0.08kWh/天
抗风设计最大设计风速可达12级风
镜片类型高反射定日镜
工作环境温度-40℃至60℃
电控系统参数
控制算法天文算法+位置传感器闭环控制
跟踪精度跟踪精度<1毫弧度
通讯设计LoRa无线通讯或RS485有线
夜返模式放平跟踪器
大风保护模式小角度停靠
特殊模式可选洪水模式\大雪模式\冰雹模式
